La mayoría de los problemas relacionados con el calentamiento eléctrico pueden resolverse de manera eficiente si se determina con precisión el calor requerido para llevar a cabo una tarea específica. Este requisito de calor debe convertirse en energía eléctrica, lo que permite seleccionar el calentador más adecuado para el trabajo. Es fundamental que el problema de calentamiento se plantee de forma clara, prestando especial atención a la definición de los parámetros de funcionamiento. Al diseñar un sistema térmico, es posible que no se consideren todos los requisitos de calefacción posibles o imprevistos, por lo que es importante recordar la inclusión de un factor de seguridad.
La energía térmica total necesaria, expresada en kWh o Btu, se compone del calor requerido para el arranque inicial o del calor necesario para mantener una temperatura deseada. La potencia requerida (en kW) se obtiene dividiendo la energía térmica (kWh) por el tiempo de arranque o el ciclo de trabajo especificado. El cálculo de los requisitos de arranque y funcionamiento se desglosa en varias partes distintas que se manejan de forma independiente.
Factores que Influyen en los Requisitos de Calor
Dado que todas las sustancias se calientan de manera diferente, se requieren distintas cantidades de calor para lograr un cambio de temperatura. La capacidad calorífica específica de una sustancia se define como la cantidad de calor necesaria para aumentar la temperatura de una unidad de masa de esa sustancia en un grado.
El calor necesario para fundir un material se conoce como calor latente de fusión y se representa por Hf. Del mismo modo, se produce un cambio de estado en la vaporización y la condensación. El calor latente de vaporización (Hfv) es la energía necesaria para transformar una sustancia de estado líquido a estado gaseoso.

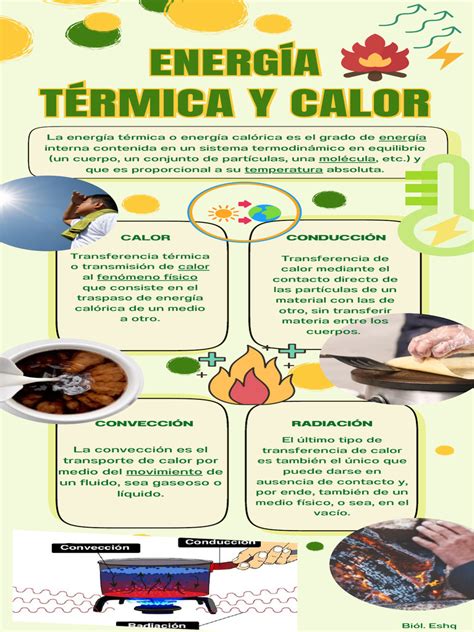

En el contexto de las pérdidas de calor, el grosor del material (L en cm) juega un papel importante. Las pérdidas por radiación no dependen de la orientación de la superficie. Si solo se requiere el componente de convección, el componente de radiación debe determinarse por separado y restarse de la curva combinada. Cuando las pérdidas por convección y radiación se calculan por separado, la pérdida total (QL) es la suma de ambas: QL = QL1 + QL2 + QL3. Si se utilizan curvas combinadas de radiación y convección, la fórmula se simplifica: QL = QL1 + QL4.
En la referencia 1 se presentan vatios de arranque y funcionamiento en formato gráfico, lo que facilita la visualización de cómo se suman los requisitos de potencia. Es importante reconocer que existe una capacidad de calentamiento mayor de la que se utiliza activamente. Una vez considerado todo el sistema, se debe revisar el tiempo de puesta en marcha, la capacidad de producción y los métodos de aislamiento.
Consumo Energético de Aparatos de Climatización
Al considerar el consumo de aparatos como el aire acondicionado, es importante entender que, a pesar del bienestar que proporcionan, su consumo energético suele ser motivo de preocupación. El aire acondicionado se considera uno de los aparatos domésticos que más energía consumen. El consumo de un aparato eléctrico, incluido el aire acondicionado, se determina en función de su potencia, que es la cantidad de electricidad necesaria para que el dispositivo funcione de manera continua durante una hora.

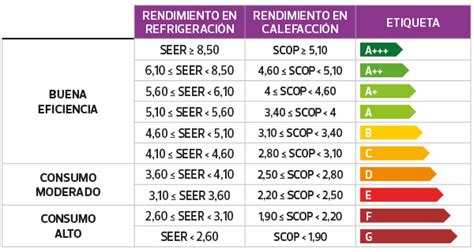

La potencia eléctrica del aire acondicionado, aunque indicada en su etiqueta, es difícil de calcular con exactitud, ya que su funcionamiento no es constante. Cuando la habitación alcanza la temperatura deseada, el aparato reduce su potencia o incluso se apaga. Por lo tanto, lo más recomendable es consultar la etiqueta energética del producto y comparar el consumo en verano o invierno para elegir el equipo más adecuado. También se puede tener en cuenta la potencia nominal consumida que aparece en la ficha técnica del equipo.
Es crucial comprender que la temperatura fijada en el termostato influirá directamente en el consumo. Por ejemplo, en un día caluroso, fijar 20ºC para enfriar rápidamente la estancia generará un consumo mucho mayor que fijar 25ºC. Si el coste medio de un kWh es de 0,11 euros, el coste por hora de funcionamiento del aire acondicionado sería de 0,11 euros.
Comparativa y Alternativas
Para un mismo tamaño de estancia, un ventilador podría consumir hasta 10 veces menos que un aire acondicionado. Sin embargo, un ventilador no reduce la temperatura de la estancia y puede no ser una solución adecuada si el calor es excesivo.

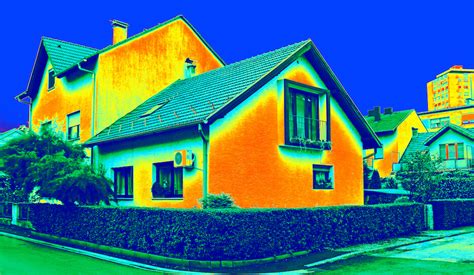

Es importante tener en cuenta que si al apagar el aire acondicionado la temperatura de la estancia aumenta rápidamente en menos de una hora, incluso sin sol directo, podría deberse a un mal aislamiento térmico. En este sentido, no se debe confundir consumo energético con eficiencia energética. Por tanto, al elegir un aire acondicionado de bajo consumo, es crucial fijarse en su etiqueta de eficiencia energética.
Existen soluciones para reducir el gasto en climatización. Las bombas de calor transfieren energía de un lugar a otro, ya sea para calentar o enfriar un espacio. Otra opción es el climatizador evaporativo, que funciona haciendo pasar el aire a través de filtros empapados en agua. Al evaporarse el agua, se distribuye aire fresco por la habitación. Estos aparatos consumen una cuarta parte de la energía de los aires acondicionados, aunque tampoco permiten regular la temperatura deseada y pueden ser insuficientes para enfriar estancias. Se recomiendan en climas secos por aportar humedad, pero se desaconsejan en climas húmedos.
Es posible reducir el gasto en aire acondicionado mediante un uso eficiente, aprovechando las funciones de programación y controlándolo a través de aplicaciones móviles.
Cálculo de Cargas Térmicas para Climatización
Para calcular de manera precisa la potencia de aire acondicionado o bomba de calor necesaria para climatizar un recinto, es necesario seguir pasos más detallados en el cálculo de carga térmica. Los cálculos presentados en este artículo son orientativos.
La transmisión de calor (Q transmisión) es un factor clave. La actividad en el recinto a climatizar es muy importante, ya que la tasa metabólica varía según la actividad desempeñada (oficina, sala de espera, aula, comercio, etc.). Se considera en el cálculo de carga aportado por equipos que la potencia íntegra de funcionamiento de los equipos se transforma en calor sensible. Para asegurar la calidad del aire, se debe considerar la aportación de aire exterior en el cálculo de cargas.
El caudal se calcula multiplicando la cantidad de personas por uno de los IDAs especificados en el CTE (Código Técnico de la Edificación). El calor que el aire acondicionado debe extraer del espacio acondicionado es la suma total de cargas sensibles y latentes. Sin embargo, para mantener la condición de diseño, no es suficiente extraer del espacio la misma cantidad de calor que gana por hora.
El cálculo de cargas térmicas es el estudio realizado por profesionales para determinar las necesidades de climatización de un espacio, independientemente de su finalidad (familiar, comercial o industrial). Este procedimiento determina la cantidad de energía térmica que un espacio necesita ganar o perder para mantener una temperatura adecuada. Para realizar un correcto cálculo de cargas térmicas, es fundamental considerar diversos factores que influyen en la transmisión de calor dentro de un espacio.
Existen diferentes métodos para realizar el cálculo de carga térmica para aire acondicionado y calefacción. La radiación que atraviesa superficies traslúcidas, como el cristal, transmite calor al interior de la estancia. La carga latente por ocupación del local se obtiene multiplicando una valoración de calor latente emitido por una persona tipo por el número de ocupantes previstos. Esta cifra de calor emitido se extrae de una tabla que considera una tipología preestablecida de cada estancia.
Máquinas Térmicas y Termodinámica
La máquina de Carnot es un modelo ideal que utiliza calor para realizar trabajo. En ella, un gas experimenta un proceso cíclico de expansión y compresión entre dos temperaturas. Carnot propuso encontrar el máximo rendimiento que puede tener una máquina térmica y, en su empeño, enunció el segundo principio de la termodinámica: para obtener trabajo mecánico del calor, es necesario contar con dos fuentes de calor a distintas temperaturas.
La máquina puede imaginarse como un cilindro con un pistón. El movimiento del pistón, al empujar un carrito, efectúa un trabajo de desplazamiento, equivalente a la presión del gas por la superficie del cilindro, multiplicado por el recorrido del pistón. El cilindro contiene un gas ideal y la máquina funciona intercambiando calor entre dos fuentes de temperaturas constantes (T1 > T2).
Ciclo de Carnot
- Expansión isotérmica: Se parte de un estado con volumen mínimo (Vmin) y alta presión a temperatura T1. Se transfiere calor al cilindro desde la fuente T1, haciendo que el gas se expanda y realice trabajo, manteniendo su temperatura constante.
- Expansión adiabática: La expansión continúa sin intercambio de calor. Esto provoca que el gas se enfríe hasta alcanzar la temperatura T2 justo cuando el pistón alcanza su punto máximo y el gas su volumen máximo (Vmax).
- Compresión isotérmica: Se pone en contacto el cilindro con la fuente de calor T2. El gas se comprime, cediendo calor a la fuente fría y manteniendo su temperatura constante.
- Compresión adiabática: Se retira la fuente T2. Durante la compresión restante, el gas eleva su temperatura hasta alcanzar T1 justo cuando el volumen del gas vuelve a su valor mínimo (Vmin).
Todas estas transformaciones son cuasiestáticas y reversibles. El objetivo es obtener el máximo rendimiento, que es la relación entre el trabajo producido y el calor absorbido.
El rendimiento de la máquina de Carnot es:
η = 1 - T2 / T1
donde T1 y T2 son las temperaturas absolutas de las fuentes caliente y fría, respectivamente. Este es el máximo rendimiento que puede obtenerse para un ciclo que opera entre estas dos temperaturas.
En un diagrama P-v (presión-volumen), el trabajo realizado por el gas durante la expansión es el área bajo la curva A-B-C, y el trabajo realizado contra el gas durante la compresión es el área bajo la curva C-D-A.
Eficiencia de las Bombas de Calor (Aerotermia)
La eficiencia de la calefacción por bomba de calor (aerotermia) depende de varios factores interconectados: la vivienda, el clima, el sistema emisor (radiadores, suelo radiante), la temperatura de trabajo y el propio equipo. A diferencia de una caldera que quema combustible, una bomba de calor mueve calor de un lugar a otro de manera muy eficiente.
La eficiencia se mide mediante el COP (Coefficient of Performance), que indica cuántos kilovatios de calor entrega la máquina por cada kWh de electricidad consumido bajo condiciones fijas de prueba. El SCOP (Seasonal COP) mide la eficiencia media durante toda la temporada de invierno. Un SCOP de 3, por ejemplo, significa que se necesita aproximadamente 1 kWh de electricidad para entregar 3 kWh de calor durante la temporada.
El funcionamiento se basa en un circuito que capta calor del aire exterior, lo comprime para elevar su temperatura y lo entrega al agua del sistema de calefacción. Este proceso involucra cuatro componentes clave: evaporador, compresor, condensador y válvula de expansión.
Factores que Influyen en el Consumo de las Bombas de Calor
- Aislamiento de la vivienda: Un buen aislamiento en ventanas, juntas de puertas y estanqueidad general minimiza las pérdidas de calor.
- Orientación y tamaño de la vivienda: Estos factores influyen en la demanda de calefacción.
- Sistema emisor: Sistemas que permiten trabajar con agua a bajas temperaturas (como el suelo radiante) son más eficientes.
- Temperatura del agua de impulsión: Cuanto menor sea la temperatura necesaria para calentar el agua, más eficiente será el sistema.
- Compensación climática: Ajustar automáticamente la temperatura del agua según la temperatura exterior optimiza el SCOP.
- Horarios estables: Evitar encendidos y apagados constantes permite que la bomba de calor trabaje de manera más relajada y consuma menos.
- Temperatura de consigna: Fijar una temperatura realista (19-21 ºC suele ser suficiente) evita un esfuerzo excesivo de la bomba sin un confort adicional significativo.
- Producción de agua caliente sanitaria (ACS): El consumo adicional para calentar el agua sanitaria suma al contador eléctrico.
El ahorro óptimo se logra mediante una combinación de factores: una vivienda que conserva el calor, emisores eficientes, una instalación cuidada y un uso adecuado y constante del sistema.
Estimación de Costes
Para estimar el coste anual de calefacción, se puede utilizar la demanda anual de la vivienda y el SCOP de la instalación. Si se considera un coste medio de 0,20 €/kWh, el coste anual de calefacción podría rondar los 457 € (este es un ejemplo y puede variar significativamente).
Sistemas de Emisión de Calor
Los sistemas que proporcionan calor sin necesidad de que el agua esté extremadamente caliente son más eficientes. Esto incluye el suelo radiante, radiadores de baja temperatura y fancoils.
Tipos de Máquinas Térmicas y su Aplicación
Una máquina térmica es un dispositivo cuyo objetivo es convertir calor en trabajo. Utiliza una sustancia de trabajo (como vapor de agua, aire o gasolina) que realiza una serie de transformaciones termodinámicas cíclicas para funcionar de manera continua. Durante estas transformaciones, la sustancia absorbe calor de un foco térmico y lo transforma en trabajo.
El desarrollo de la termodinámica, especialmente el Segundo Principio, estuvo motivado por la necesidad de aumentar la cantidad de trabajo producido a partir de una determinada cantidad de calor absorbido. No es posible una transformación cíclica que convierta íntegramente el calor absorbido en trabajo. Esto implica que la energía no transformada en trabajo debe cederse como calor a otro foco térmico, lo que significa que una máquina debe operar entre al menos dos focos térmicos.
La Potencia (P) se define generalmente como el trabajo dividido por el tiempo. En el caso de las máquinas, corresponde al trabajo producido por segundo. En el Sistema Internacional (SI), la unidad de potencia es el vatio (W), equivalente a un julio por segundo (J/s).
El objetivo de una máquina térmica es aumentar la relación entre el trabajo producido y el calor absorbido. El rendimiento se define como el cociente entre ambos y se expresa habitualmente en porcentaje.
Calentadores Industriales y su Selección
Para calcular la potencia necesaria para calentar un espacio específico, se utilizan calculadoras de potencias que consideran las medidas de la nave y la temperatura deseada para obtener las Kcal necesarias. Posteriormente, se recomiendan calefactores que se ajustan a estas Kcal, ofreciendo opciones como cañones de calefacción eléctricos, de gas o de gasoil.
En casos de naves muy grandes o con techos altos, donde la calculadora de potencias puede arrojar un resultado muy elevado, se ofrecen soluciones específicas.
Tipos de Calentadores Industriales
- Calentadores Eléctricos:
- MASTER EKO 9
- MASTER TR 9C: Con función de ventilador, diseñado para montaje en pared.
- MASTER B 2PTC: Bajo nivel sonoro, no consume oxígeno, no produce humos ni malos olores.
- MASTER RS-40: Portátil, para conductos o salida libre, con panel de control y dos etapas de calefacción (13-40 kW). Elementos de calefacción de acero inoxidable.
- GENERADOR ELÉCTRICO MASTER B-18
- GENERADOR DE CALOR ELÉCTRICO B-5/B-9/B-15/B-22: Ideales para ambientes cerrados, secado de locales y obras. Bajo nivel sonoro, no consumen oxígeno, sin humos ni olores. Posibilidad de variar la potencia en dos etapas.
- CALENTADOR ELÉCTRICO POR AIRE MASTER B-3.3
- Generadores de Aire Caliente (Combustión Directa o Indirecta):
- MASTER BV-471 S (1 o 4 SALIDAS): Uso industrial, ideal para grandes superficies y lugares con personas y animales gracias a su sistema de combustión indirecta que expulsa los gases por chimenea.
- CAÑON DE CALOR MASTER BV 400 CON CHIMENEA (1 SALIDA 400MM): Combustión indirecta de gasoil, expulsa los gases tóxicos por la chimenea.
- CAÑON DE CALOR CON CHIMENEA MASTER BV110: Combustión de gasoil, ofrece 28.400 Kcal.
- CALENTADOR GASOLEO MASTER BV77 CON SALIDA DE HUMOS: Combustión indirecta, expulsa gases al exterior.
- CAÑON MASTER B230 DE CALOR POR GASOIL ALTA PRESION: Gran calentador de gasoil (hasta 56.000 Kcal), ideal para naves, fábricas, invernaderos, zonas de obras.
- CAÑON DE CALOR GASOIL MASTER B100 COMBUSTION DIRECTA: Para calentamiento de naves y espacios grandes donde no se disponga de elevada potencia eléctrica.
- CAÑON DE CALOR GASOIL MASTER B150: Rápida forma de calentar lugares grandes como naves, locales. Emite calor por combustión de gasoil, evitando alto consumo eléctrico.
- GENERADOR DE AIRE CALIENTE MASTER B-30 EPR: Portátil, funcionamiento eficaz y de bajo nivel sonoro. Dispone de protección térmica y termostato ambiente.
- CALENTADOR GASOLEO BVS 170E-BVS 290E: Combustión indirecta para colgar, con depósito externo opcional, termostato ambiente opcional, posibilidad de conexión de conducto flexible.
- Cañones de Calor a Gas (Propano/Butano):
- CALENTADOR A GAS MASTER BLP-33 M: Portátil, combustión directa, encendido manual por piezoeléctrico.
- CALENTADOR A GAS MASTER BLP-17-M: Industrial, encendido manual por piezoeléctrico.
- CAÑON DE CALOR A GAS MASTER PROPANO/BUTANO BLP-33 E: Solución para frío en naves y locales.
- CALENTADOR A GAS PROPANO O BUTANO BLP-53M / BLP-73M: Encendido electrónico, funcionamiento inmediato, regulables manualmente. Funcionan con bombonas de propano, se recomienda el uso de baterías para consumos altos.
- Cañones de Calor por Infrarrojos:
- CAÑON DE GASOIL MASTER XL91 CALENTADOR POR INFRARROJOS: Genera calor por radiación, calentando objetos y personas antes que el espacio.
- CAÑON DE CALOR A GASOIL MASTER XL 61: Por consumo de gasoil, calienta objetos y personas antes que el ambiente, ideal para secado de paredes.
- Calentadores Eléctricos por Radiación:
- CALENTADOR POR RADIACION HALL-3000
- CALENTADOR ELECTRICO POR RADIACION TS3A
La fórmula para calcular las cargas térmicas necesarias en invierno es proporcionada por Master para determinar la idoneidad de un calentador para un local específico.
