Cálculo de Radiadores y Bomba de Calor: Temperatura de Flujo Óptima y Eficiencia

Maximizar los beneficios de un sistema de aerotermia, como una bomba de calor aire-agua, requiere un dimensionamiento adecuado del equipo. La eficiencia energética y el confort del hogar dependen en gran medida de la correcta selección y configuración de estos sistemas. Varios factores influyen en la potencia necesaria y en la temperatura óptima de operación, siendo fundamental comprender cómo interactúan para lograr un rendimiento eficiente y rentable.

Factores Clave para el Dimensionamiento de Sistemas de Aerotermia

La potencia requerida para un sistema de aerotermia se ve influenciada por una serie de elementos interrelacionados:

• Temperatura Ambiente y Clima Predominante: La temperatura exterior y las condiciones climáticas de la región de instalación son cruciales para determinar la potencia necesaria. En climas más fríos, la bomba de calor deberá ser capaz de mantener la producción de calor incluso a bajas temperaturas.

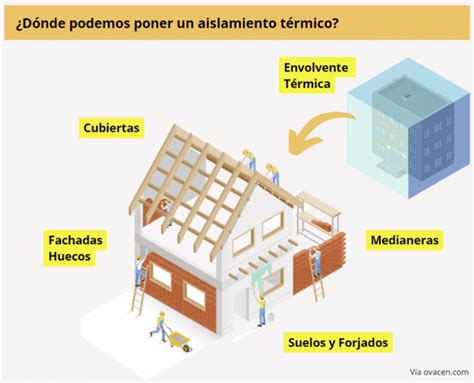

• Eficiencia Energética de la Vivienda: Un buen aislamiento térmico reduce significativamente la potencia necesaria para mantener una temperatura confortable, ya que minimiza las pérdidas de calor.
• Tamaño del Espacio a Climatizar: A mayor tamaño de la estancia, se requerirá una potencia superior para lograr un calentamiento o enfriamiento satisfactorio. En los cálculos, se suele considerar una altura estándar de 3 metros para los espacios.
• Tipo de Emisores Térmicos: Los emisores utilizados (suelo radiante, fan coils, radiadores) tienen un impacto directo en la potencia necesaria y en la temperatura de impulsión requerida.
• Orientación y Exposición Solar: La orientación de la vivienda y la exposición directa a la luz solar también afectan la demanda de calor.

Para obtener una estimación inicial, se recomienda calcular el ratio de W/m² a partir de la zona climática y el tipo de aislamiento de la vivienda. En caso de desconocer el tipo de aislamiento, se pueden utilizar los datos del año de construcción como referencia, considerando el mínimo exigido por el código técnico vigente en ese momento.

La Temperatura de Flujo: Un Factor Crítico para la Eficiencia

La temperatura de flujo, es decir, la temperatura a la que el agua de calefacción circula por el sistema, es un factor decisivo para la eficiencia de las bombas de calor. A diferencia de las calderas tradicionales, las bombas de calor funcionan de manera óptima con temperaturas de agua más bajas.

• Temperaturas Óptimas: Las bombas de calor aire-agua funcionan de manera particularmente eficiente con temperaturas de flujo entre 30 y 40 °C. En general, un rango de 30 a 55 °C se considera adecuado.
• Impacto de Temperaturas Altas: A partir de los 55 °C, la eficiencia de la bomba de calor disminuye progresivamente, reduciéndose aproximadamente entre un 2% y un 3% por cada grado adicional. Esto se traduce en un mayor consumo de energía y una reducción del COP (Coeficiente de Rendimiento) y del SCOP (Coeficiente de Rendimiento Estacional).
• Bombas de Calor de Alta Temperatura: Existen modelos específicos, como las bombas de calor de CO₂, dispositivos en cascada o sistemas híbridos, que pueden alcanzar temperaturas de flujo de 70 a 80 °C. Sin embargo, estos sistemas son menos eficientes y su consumo eléctrico aumenta considerablemente.

¿Cómo Influye la Temperatura de Flujo en Diferentes Sistemas?

La temperatura de flujo ideal varía según el tipo de emisor térmico:

• Suelo Radiante y Fan Coils: Estos sistemas requieren temperaturas de flujo más bajas (entre 30 y 40 °C) debido a su gran superficie de intercambio de calor. Cuanto mayor es la superficie de calentamiento, menor es la temperatura necesaria.
• Radiadores Tradicionales: Los radiadores convencionales suelen estar diseñados para trabajar con agua a temperaturas más altas. Si se desea utilizar una bomba de calor con radiadores, se debe considerar una temperatura de impulsión superior, lo que puede afectar la eficiencia del sistema.

Es importante destacar que, si bien los radiadores tradicionales pueden funcionar con bombas de calor, su rendimiento puede verse comprometido, especialmente en climas fríos o cuando se requieren temperaturas de impulsión elevadas. En estos casos, puede ser necesario realizar medidas adicionales, como cambiar los radiadores por modelos de baja temperatura o mejorar el aislamiento de la vivienda.

Cálculo de la Carga Térmica y Selección del Equipo

El primer paso para dimensionar correctamente un sistema de aerotermia es determinar la carga térmica del edificio. Esto implica calcular cuánta calor pierde el edificio durante las condiciones más frías.

Para un cálculo preciso de la carga térmica, se recomienda utilizar metodologías estandarizadas como Manual J (en EE. UU.), SAP (en Reino Unido) o ISO 13790. Por ejemplo, una casa de 200 m² bien aislada en Alemania podría tener una carga de calefacción de diseño de aproximadamente 7 a 9 kW.

Una vez determinada la carga térmica, se debe elegir una unidad de bomba de calor que iguale o supere ligeramente esta carga a la temperatura de diseño de la ubicación. Para climas fríos, es fundamental asegurarse de que la unidad pueda mantener su producción de calor entre -5 °C y -15 °C, consultando las curvas de rendimiento a baja temperatura ambiente proporcionadas por el fabricante.

Consideraciones Adicionales para un Sistema Eficiente

Además de la temperatura de flujo y la carga térmica, otros aspectos son cruciales para optimizar el rendimiento de un sistema de bomba de calor:

• Bombas de Circulación y Reguladores de Caudal: Asegurar que el caudal y la caída de presión coincidan con las especificaciones de la bomba de calor es esencial para un funcionamiento correcto.
• Compresores Inverter: Estos compresores se adaptan a cargas variables, mejorando la eficiencia del sistema.
• Controles de Compensación Climática: La inclusión de controles que ajustan la temperatura de impulsión en función de la temperatura exterior contribuye a un mayor ahorro energético.
• Tanque Intermedio o de ACS: Considerar un tanque para el almacenamiento de agua caliente sanitaria puede ser beneficioso.
• Equilibrio Hidráulico: Un sistema de calefacción correctamente equilibrado distribuye el calor de manera uniforme, permitiendo reducir la temperatura de flujo sin sacrificar el confort.
• Ajuste de la Curva de Calentamiento: La curva de calentamiento regula el aumento de la temperatura de flujo en función de la temperatura exterior. Una curva plana optimiza el ahorro energético, siempre que se garantice el confort en todas las estancias.

¿Cuándo Recurrir a un Profesional?

Si bien es posible realizar estimaciones aproximadas del dimensionamiento de un sistema de bomba de calor, el diseño final y el cálculo preciso deben ser llevados a cabo por un instalador calificado de bombas de calor o un ingeniero de HVAC. Estos profesionales utilizan herramientas de software especializadas y consideran las particularidades de cada proyecto, incluyendo las características del hogar, las condiciones climáticas y las demandas de calefacción, para seleccionar el sistema más adecuado.

El dimensionamiento y diseño de un sistema de bomba de calor aire-agua no es un proceso estandarizado. Requiere atención al detalle y un conocimiento profundo de la tecnología para garantizar la comodidad, la eficiencia y el ahorro a largo plazo.

Cálculo de Emisión de Radiadores

Para calcular la emisión de radiadores, especialmente cuando se utilizan con bombas de calor que operan a temperaturas más bajas, se pueden emplear fórmulas basadas en la norma EN-442. Un ejemplo práctico es el cálculo de la potencia de emisión de un radiador de paneles de acero KERMI.

La fórmula para calcular la potencia de emisión con un delta T (DT) deseado es:

P = P∆T50 / (DT_deseado / DT_50)^(1/n)

Donde:

• P es la potencia de emisión con el DT deseado.
• P∆T50 es la potencia de emisión con un DT de 50 K (temperaturas de 75/65/20 °C) según EN-442.
• DT_deseado es la diferencia de temperatura deseada (por ejemplo, temperatura media del radiador menos temperatura ambiente).
• DT_50 es 50 K.
• n es el exponente característico del radiador según EN-442.

Por ejemplo, para un panel Kermi x2 Plan-K tipo 22 de 605x1005 con P∆T50 = 1557 W y n = 1.3189, si queremos calcular la potencia de emisión para temperaturas de trabajo de 55/45/20 °C (DT deseado = 30 K), la potencia sería:

P = 1557 W / (30 / 50)^(1 / 1.3189) ≈ 794.38 W

Algunos fabricantes, como Kermi, proporcionan tablas con coeficientes para facilitar estos cálculos. En el ejemplo anterior, utilizando la tabla de Kermi, P∆T30 = 1557 W / 1.96 ≈ 794.38 W.

La normativa actual establece que los emisores deben estar calculados para una temperatura media del emisor de un máximo de 60 °C (DT máximo de 40 K). La simulación del comportamiento térmico del edificio con diferentes temperaturas de trabajo es fundamental, ya que el rendimiento estacional de los equipos puede variar significativamente según las temperaturas elegidas y la zona climática.
