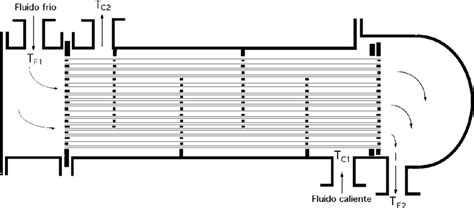

El dimensionamiento de un intercambiador de calor de tubo es un paso crucial para garantizar su rendimiento óptimo en diversas aplicaciones industriales. Como proveedor de intercambiadores de calor de tubo, es común encontrar clientes que tienen dudas sobre cómo dimensionar correctamente estos equipos esenciales. Antes de adentrarnos en el proceso de dimensionamiento, es útil repasar qué es un intercambiador de calor de tubo. Esencialmente, es un dispositivo que transfiere calor entre dos fluidos: uno que fluye dentro de los tubos y otro que fluye fuera de los tubos, en la carcasa.
Existen diferentes tipos de intercambiadores de calor de tubo, como el intercambiador de calor tipo carcasa y tubo, el intercambiador de calor de tipo serpentín sumergido y el intercambiador de calor de placa y tubo doble.
Factores Clave para el Dimensionamiento de Intercambiadores de Calor
La selección del intercambiador de calor adecuado es fundamental para la eficiencia, el ahorro de costos y la longevidad del sistema. El dimensionamiento o la selección inadecuados pueden provocar problemas de rendimiento y mayores costos operativos.
1. Requisitos del Proceso
La selección del intercambiador adecuado comienza con la definición de los requisitos de su proceso:
- Servicio Térmico (Q): La tasa total de transferencia de calor requerida, generalmente medida en kW o BTU/h. Las magnitudes Q y W deben calcularse con anterioridad.
- Programa de Temperatura: Las temperaturas de entrada y salida de ambos fluidos.
- Margen de Caída de Presión: La pérdida de presión máxima permitida para cada corriente de fluido.
2. Definición de las Condiciones del Proceso
Reúna todos los puntos de datos mencionados anteriormente. El coeficiente general de transferencia de calor (U) se estima según los tipos de fluidos y las tablas de experiencia. Para el dimensionamiento preliminar, los valores de U varían ampliamente (p. ej., 100 a 10.000 W/m²·K).
3. Geometría y Configuración del Tubo
Una vez que se conoce el área de transferencia de calor requerida, se deben seleccionar las dimensiones y la configuración apropiadas de los tubos. Por ejemplo, se pueden elegir tubos con un diámetro exterior de 25 mm (0.025 m) y una longitud de 3 m.
- Longitud del Tubo: Las longitudes estándar son 8, 12, 16 y 20 pies (aproximadamente 2.4, 3.6, 4.8 y 6.0 metros).
- Número de Pasos de Tubo: Influye en la velocidad y el coeficiente de transferencia de calor.
4. Caída de Presión
Se debe asegurar que la caída de presión a través del intercambiador de calor esté dentro de los límites aceptables.
5. Incrustaciones (Fouling)
Con el tiempo, pueden acumularse depósitos en las superficies de los tubos, reduciendo la eficiencia de transferencia de calor. Se debe considerar un factor de incrustación en el diseño.
Normas y Estándares TEMA
Las normas y estándares TEMA (Asociación de Fabricantes de Intercambiadores Tubulares) definen los tipos de intercambiadores de calor y las tolerancias de mecanizado y montaje. Las designaciones de TEMA se refieren a las partes que conforman el intercambiador de calor, especialmente los tipos de cabezales.
Principio de Selección del Cabezal del Intercambiador de Calor
La elección del cabezal depende de varios factores:
- Si es necesario limpiar el lado de la carcasa.
- Si es necesario mover el haz de tubos.
- Si es necesario considerar la expansión térmica.
Tipos de Cabezales (Designaciones TEMA)
Los cabezales se clasifican principalmente en cabezales delanteros y traseros, y dentro de estos, existen varios tipos con características específicas.
Cabezal Delantero
- Tipo A: Adecuado para la situación en la que el fluido del lado del tubo está sucio y debe limpiarse con frecuencia. En comparación con el cabezal tipo B, el cabezal tipo A tiene una brida más y su resistencia a la presión no es tan buena como la del cabezal tipo B. Su ventaja es que la cabeza no se puede quitar durante el mantenimiento del intercambiador de calor.
- Tipo B: El tipo económico de brida única es el mejor, porque es fácil de comprar, es la cabeza más utilizada.
- Tipo C: Con placa de tubo y cubierta desmontable, fácil de limpiar en el lado del tubo, puede manejar medios de alta presión y alto riesgo en el lado del tubo (apropiado), adecuado para haces de tubos pesados en el lado de la carcasa y limpieza del lado de la carcasa. En comparación con el cabezal tipo B, es más conveniente decirlo.
- Tipo D: Tipo especial de alta presión, adecuado para condiciones especiales de trabajo de alta presión (la caja del tubo está soldada a la placa del tubo).
- Tipo N: Con placa tubular y tapa desmontable, el haz tubular no es desmontable. Este tipo de cabezal es el más económico y de fácil acceso a la placa tubular; puede manejar medios de alto riesgo en el lado de la carcasa.
Cabezal Trasero
El cabezal trasero se divide en tipo fijo, tipo de cabezal flotante y tubo en forma de U.
- Tipo L (Fijo): Igual que el cabezal delantero en forma de A. Los tubos están soldados a las placas de tubos. Es el diseño más económico, adecuado para servicios limpios donde no se requiere limpieza del lado de la carcasa.
- Tipo M (Fijo): Igual que el cabezal delantero tipo B.
- Tipo N (Fijo): Igual que el cabezal delantero tipo N.
- Tipo P (Cabezal Flotante): Una placa tubular puede "flotar" libremente, lo que permite una gran expansión térmica. El haz de tubos es extraíble para su limpieza por ambos lados. En comparación con el tipo fijo, el tipo de cabeza flotante es más caro y requiere un diámetro de carcasa más grande, con un menor efecto de transferencia de calor (debido a la existencia de flujo de fuga C). La ventaja es que un extremo tiene un grado de libertad para manejar el problema de expansión térmica.
- Tipo S (Cabezal Flotante): Su tamaño característico es que el diámetro de la cabeza trasera es mayor que el diámetro de la carcasa. La ventaja es que puede resolver dos problemas en el proceso de diseño del intercambiador de calor: eliminar el estrés térmico y permitir la limpieza tanto de los lados de la carcasa como de los tubos. El haz de tubos es extraíble para su limpieza por ambos lados.
- Tipo T (Cabezal Flotante): Similar a la cabeza en forma de S, pero el tamaño de la cabeza trasera es el mismo que el diámetro de la carcasa. La cabeza interna y el haz de tubos se pueden extraer directamente. En comparación con la forma de S, la resistencia de la cabeza en forma de T no es tan buena. Su única ventaja es que es conveniente tirar del núcleo.
- Tipo W (Tubo en U): El haz de tubos está doblado en forma de U. Permite la expansión térmica y permite retirar el haz de tubos para limpiarlo en el lado de la carcasa. El haz de tubos se puede mover y el lado de la carcasa es fácil de limpiar; el tratamiento de expansión térmica es excelente y es económico (sin brida). La desventaja es que el lado del tubo no se puede limpiar, es difícil reemplazar el haz de tubos y el codo se daña fácilmente por la erosión.
Diseño Detallado y Optimización
Los ingenieros utilizan cálculos mecánicos y térmicos para finalizar las dimensiones, el espaciado de los deflectores, los tamaños de las boquillas y los materiales. Las designaciones de TEMA definen los estilos mecánicos, como la placa tubular fija (TEMA L, M o N), el tubo en U (TEMA U) o el cabezal flotante (TEMA P, S, T o W).
El intercambiador de calor tubular es uno de los más empleados debido a que es muy seguro en situaciones que requieren una gran limpieza, fluidos particulados y viscosos, como los que se dan en la industria farmacéutica y alimentaria. El tamaño de este también tiene mucho que ver, así como su geometría.
La efectividad de un intercambiador de calor depende de varios factores, pero los fundamentales son el tipo de fluido y el del intercambiador. Dimensionar un intercambiador de calor por tubo es un proceso complejo que requiere una cuidadosa consideración de varios factores.
Diseño de Intercambiadores de Calor de Tubo y Coraza
No deje al azar su proceso crítico de transferencia de calor. Si aún no está seguro sobre cómo dimensionar un intercambiador de calor de tubo o necesita ayuda para seleccionar el tipo correcto para sus necesidades, no dude en contactar a un proveedor con la experiencia y el conocimiento para ayudarle a tomar la mejor decisión.
