La NPSH (Net Positive Suction Head), o Altura Neta Positiva de Aspiración, es un parámetro fundamental en el diseño de circuitos de bombeo. Este valor nos indica qué tan cerca se encuentra una instalación de sufrir el fenómeno de la cavitación. La cavitación ocurre cuando la presión en un punto específico del circuito desciende por debajo de la presión de vapor del líquido, provocando la formación de burbujas de vapor.
La NPSH requerida (NPSHR) representa la NPSH mínima necesaria para prevenir la cavitación. Por otro lado, la NPSH disponible (NPSHA) es una medida de la holgura con la que cuenta el sistema respecto a la cavitación. Esta última depende intrínsecamente de las características de la instalación y del líquido que se está bombeando.
Para garantizar un funcionamiento seguro y eficiente de la bomba, es imperativo que la NPSH disponible sea mayor que la NPSH requerida.
El Fenómeno de la Cavitación
Recordando conceptos previos sobre el flujo de fluidos, es importante comprender cómo se manifiesta la cavitación dentro de una bomba. Cuando en alguna región interna de la bomba, la presión estática cae por debajo de la presión de vapor del líquido, se produce la evaporación parcial del mismo, dando lugar a la formación de burbujas de vapor.
Como consecuencia de este proceso, y dependiendo de la intensidad de la cavitación, estas burbujas implosionan de manera violenta. Dicha implosión genera una serie de ondas de presión que pueden tener efectos adversos significativos sobre los componentes internos de la bomba, provocando daños y reduciendo su vida útil.
Es crucial tomar todas las precauciones necesarias para evitar que la cavitación ocurra en las bombas a un nivel que pueda comprometer su integridad y funcionamiento.
Comprendiendo la Terminología NPSH
El acrónimo NPSH proviene de las iniciales en inglés de "Net Positive Suction Head". En español, se traduce como "Altura Neta Positiva de Aspiración". Aunque esta última denominación se utiliza en algunos contextos, puede sonar poco familiar.
Para abordar el concepto de NPSH de manera integral, es necesario considerar dos perspectivas: la de la bomba en sí y la del sistema de tuberías circundante.
Altura vs. Presión en el Análisis Dimensional
Antes de profundizar, es útil recordar la distinción entre altura y presión desde el punto de vista del análisis dimensional. Cuando hablamos en términos de alturas (H), expresadas en unidades de longitud (por ejemplo, metros), nos referimos a la energía del fluido por unidad de peso. En contraste, cuando hablamos en términos de presiones (p), expresadas en unidades de presión (por ejemplo, Pascales), nos estamos refiriendo a la energía del fluido por unidad de volumen.
Es fundamental lograr una visualización práctica de estas relaciones, especialmente al enfrentarse a situaciones reales de diseño e instalación de sistemas de bombeo.
El Plano de Referencia NPSH Datum Plane
Las condiciones de operación en la succión de la bomba, relevantes para el cálculo de la NPSH, se refieren a un plano de referencia específico conocido en inglés como "NPSH datum plane".
El acrónimo NPSHA, por cierto, deriva del término en inglés "NPSH available". Es importante tener en cuenta que la altura de succión puede ser positiva, tal como se representa en las figuras, o negativa si el nivel del líquido se encuentra por debajo del plano de referencia NPSH.

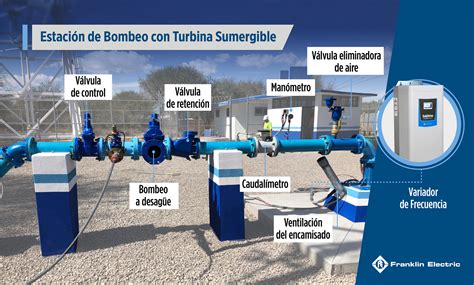

Cálculo de la Altura Total de Succión Absoluta (Hats)
De acuerdo con la guía HI 9.6.1 Guideline for NPSH Margin, la altura total de succión absoluta (Hats) en el plano de NPSH se determina como la suma de varios componentes:
- La altura correspondiente a la presión atmosférica (patm/𝜌.g).
- La altura correspondiente a la presión medida por el manómetro (pgs/𝜌.g).
- La elevación del centro del manómetro (Zgs) por encima del plano de NPSH.
- La energía cinética ((Vs)²/2.g).
Márgenes y Ratios de NPSH
La cuestión de "cuánto mayor" debe ser la NPSH disponible respecto a la requerida es un aspecto crucial. Estos márgenes de seguridad varían significativamente en función del tipo de bomba y de la aplicación específica en la que se utilice.
Si bien hemos analizado el concepto de NPSH y su vital relación con la cavitación, así como las definiciones de NPSHA y NPSHR, la determinación exacta de estos márgenes y ratios se abordará en profundidad en cursos especializados.
👷🏾♂️¿Qué es el NPSH? 💧💦
Curvas Características de Bombas Centrífugas
La curva característica de una bomba centrífuga es una representación gráfica esencial que ilustra la capacidad de la bomba para mover fluidos en relación con los niveles de presión durante su funcionamiento.
Definición de Altura de Bomba
La altura de una bomba se define como la diferencia de presión entre la salida y la entrada de la bomba, expresada en unidades de altura (por ejemplo, metros). Esta altura, representada por el símbolo 'm', indica la elevación máxima que la bomba puede impartir al fluido bombeado. Es un factor determinante para superar resistencias inherentes al sistema, como codos, válvulas y la longitud de las tuberías.
Caudal de una Bomba Centrífuga
El caudal de una bomba centrífuga se refiere a la cantidad de fluido que la bomba es capaz de mover en un período de tiempo determinado. Comúnmente se expresa en litros por minuto o metros cúbicos por hora. El caudal está influenciado por factores como el tamaño de la bomba, la velocidad de rotación de su eje y las propiedades del fluido, tales como su densidad y viscosidad.

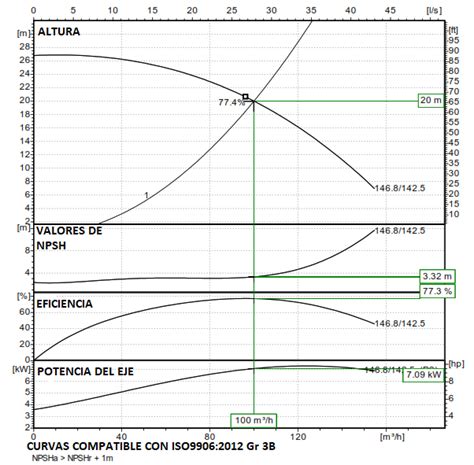

La Curva Característica: Caudal vs. Altura
La curva característica representa la capacidad de la bomba para generar flujo (caudal) en función de la altura. A una velocidad de rotación constante, la relación entre caudal y altura es específica para cada bomba.
Curva de Rendimiento y Potencia
La curva de rendimiento permite evaluar la eficiencia operativa de una bomba. Típicamente, representa en el eje 'y' la relación entre la potencia útil de la bomba y la potencia absorbida (η = Wu/W), en función del caudal volumétrico (Q) en el eje 'x'.
La curva de potencia absorbida es otro parámetro clave para evaluar el rendimiento. Muestra en el eje 'y' la potencia eléctrica consumida (W) en relación con el caudal (Q) en el eje 'x'. La potencia absorbida se relaciona con el caudal, la altura y la densidad del fluido mediante la fórmula W = Q ∙ d ∙ H.
En resumen, la curva característica de una bomba centrífuga es una herramienta indispensable para determinar la idoneidad de una bomba específica para su integración en un sistema concreto.
