El medio ambiente ofrece fuentes inagotables de energía, que pueden aprovecharse mediante la bomba de calor para la calefacción. Las bombas de calor extraen energía del aire, el suelo o el agua subterránea circundante y aprovechan el calor extraído para calefacción y agua caliente, transportándolo a los espacios habitables. Con la ayuda de energía ambiental gratuita, la bomba de calor puede lograr de forma fácil y eficiente un alto nivel de confort térmico en la casa.
El funcionamiento de una bomba de calor se puede comparar con el principio de un frigorífico, con la diferencia de que se genera calor en lugar de frío. Junkers Bosch destaca por su servicio, innovación tecnológica y eficiencia, cuidando del usuario y del planeta.

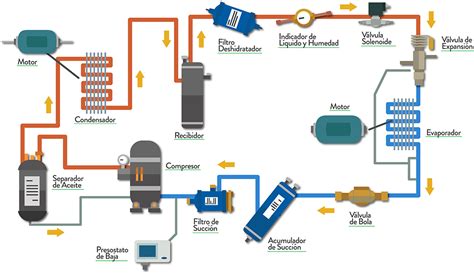

Componentes Clave de un Sistema de Bomba de Calor
Para comprender cómo funciona una bomba de calor, es fundamental conocer sus componentes principales:
- La fuente de calor (aire, tierra, agua subterránea), de la que se extrae la energía del medio ambiente.
- La bomba de calor, que aprovecha el calor ambiental extraído mediante tecnología específica.
- El sistema de distribución y almacenamiento de calor, que distribuye o almacena el calor en los espacios habitables.
El Ciclo de Funcionamiento de una Bomba de Calor
Dentro de la bomba de calor, un principio técnico que consta de cuatro pasos funciona continuamente en un proceso de circuito cerrado para convertir el calor ambiental en energía térmica utilizable. Este ciclo repetitivo implica la evaporación, compresión, licuefacción y expansión de un refrigerante para generar energía de calefacción.
1. Evaporación
En el llamado evaporador, el calor del ambiente se transfiere al circuito de la bomba de calor. Un refrigerante absorbe y transporta la energía térmica. Al absorber el calor ambiental en estado líquido, el refrigerante se evapora y se vuelve gaseoso.
2. Compresión
En el compresor, accionado por corriente eléctrica, el refrigerante gaseoso se comprime. Este proceso aumenta considerablemente la presión y la temperatura del refrigerante. Un ejemplo práctico de este principio se observa en una bomba de aire para bicicleta, que se calienta al bombear aire, de ahí el término "bombear" en relación con una bomba de calor.
3. Licuefacción (Condensación)
En el tercer paso, el refrigerante comprimido y calentado transfiere su calor al circuito de calefacción, enfriándose así y volviendo a ser líquido. Esto ocurre en el condensador con la ayuda de un intercambiador de calor. A continuación, el calor se almacena en el depósito de agua caliente y el depósito intermedio de la bomba de calor.
4. Despresurización (Expansión)
En el paso final, se reduce nuevamente la presión del refrigerante líquido en una válvula de expansión o flash, haciendo que se enfríe aún más hasta alcanzar su temperatura inicial. El ciclo de la bomba de calor puede comenzar de nuevo. Se puede observar que los líquidos se enfrían al reducirse la presión, como ocurre con los aerosoles al ser pulverizados.
Explicación de las Bombas de Calor: Cómo funcionan las bombas de calor en los Sistemas HVAC !
Tipos de Bombas de Calor
Las bombas de calor son máquinas que utilizan fuentes de energía gratuitas del medio ambiente para proporcionar calefacción y agua caliente. Su principio de funcionamiento, invertido respecto al de un refrigerador, se basa en la evaporación, compresión, condensación y expansión del refrigerante.
Bombas de Calor para Agua Caliente Sanitaria (ACS)
Estas bombas de calor se especializan en generar únicamente agua caliente sanitaria. A diferencia de las bombas de calor aire-aire, transfieren el calor a un circuito de agua en lugar de a un circuito de calefacción ambiental. Las bombas de calor ACS logran ahorros energéticos muy significativos, reduciendo el consumo eléctrico a una cuarta parte comparado con un termo eléctrico.
Bombas de Calor Monobloc para ACS
En este tipo, la bomba de calor se instala en la parte superior del depósito, similar a un termo eléctrico. Son de fácil instalación ("Plug and Play"), requiriendo solo la conexión de las tuberías de agua fría y caliente.
Desventajas: El compresor y el ventilador, que generan algo de ruido, se sitúan en el interior de la vivienda. En ocasiones, es necesario montar conductos para la aspiración y la impulsión de aire.
Bombas de Calor Bibloc para ACS
Constan de una unidad interior (depósito acumulador) y una unidad exterior. La conexión entre ambas se realiza mediante tubería de gas refrigerante.
Ventajas: Requieren menor espacio dentro de la vivienda y el nivel sonoro es mucho menor, ya que el compresor y el ventilador están en el exterior.
Desventajas: Requieren una ubicación para la unidad exterior y la instalación de las tuberías de gas refrigerante.
Bombas de Calor Aire-Agua
Estos equipos toman el aire del exterior y lo transfieren a un circuito de agua para generar calor y/o frío en el inmueble. Son funcionales para calefacción, refrigeración y agua caliente sanitaria (ACS). Dentro de la vivienda, deben existir emisores de calor como suelo radiante, radiadores o fancoils.

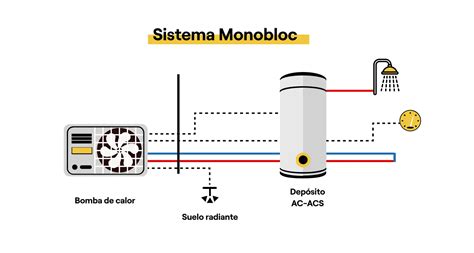

Bombas de Calor Monobloc Aire-Agua
Ventajas: Fácil instalación, sin necesidad de conexión de gas refrigerante, solo de agua.
Desventajas: En zonas muy frías, se necesita añadir anticongelante al circuito de agua. En edificios verticales, la instalación de grandes y largas tuberías de agua incrementa el precio y la dificultad.
Bombas de Calor Bibloc Aire-Agua
Se componen de una unidad exterior y una unidad interior. Algunos modelos interiores están preparados solo para calor y frío, mientras que otros incorporan un acumulador de ACS.
Ventajas: La instalación en edificios de viviendas es más sencilla que los modelos monobloc, utilizando una tubería de gas refrigerante de menor tamaño y con menores pérdidas energéticas. No es necesario añadir anticongelante al agua.
Desventajas: Requiere la instalación de la tubería de refrigerante entre unidades y la manipulación de gases refrigerantes por técnicos especializados.
Emisores Térmicos: Funcionamiento y Tipos
Un emisor térmico es un dispositivo eléctrico diseñado para convertir la energía eléctrica en calor y distribuirlo eficientemente en una estancia. Su principal función es mantener una temperatura constante y confortable durante largos períodos, gracias a su capacidad para almacenar y liberar calor de forma gradual.
El mecanismo de un emisor térmico se basa en una resistencia eléctrica interna que, al recibir corriente, se calienta. Cuando el termostato detecta que la temperatura ambiente está por debajo de lo deseado, el emisor térmico se activa, calienta el cuerpo del aparato y emite calor por convección o radiación.

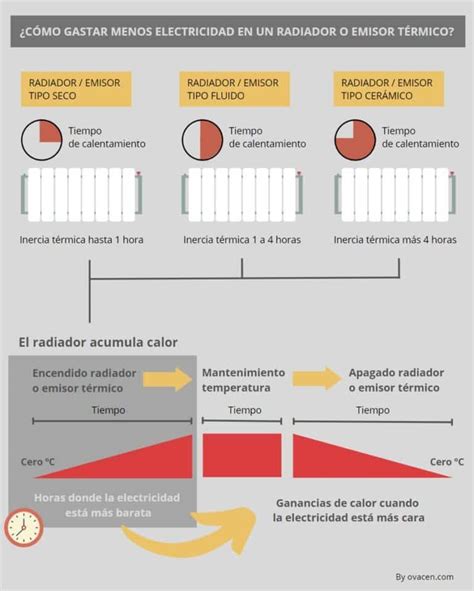

Tipos de Emisores Térmicos
Existen varios tipos de emisores térmicos, cada uno con características específicas:
- Emisor Térmico Cerámico: Utiliza placas cerámicas que actúan como acumuladores de calor, almacenando energía y liberándola lentamente incluso después de apagarse. Son eficientes y mantienen el calor durante más tiempo.
- Emisor Térmico de Fluido: Contiene un líquido que se calienta y distribuye el calor de forma uniforme por todo el panel. Ofrecen una calefacción suave, progresiva y duradera.
- Emisor Térmico Seco: Diseñado para calentar espacios rápidamente, pero no es adecuado para usos prolongados debido a su limitada capacidad de retención de calor.
- Emisores Térmicos Eléctricos Tradicionales: Funcionan con resistencias eléctricas simples sin acumuladores. Ajustan su funcionamiento a las necesidades reales, evitando picos de consumo.
Eficiencia y Ahorro Energético con Emisores Térmicos
El consumo de un emisor térmico depende de varios factores, incluyendo su potencia, tipo, uso y el aislamiento del espacio donde se instale. Un emisor térmico bien cuidado puede durar más de 10 años, especialmente los cerámicos, que son resistentes y requieren poco mantenimiento.
Para un ahorro real en electricidad, se recomienda optar por emisores térmicos de bajo consumo y aprovechar los termostatos programables para ajustar el calor solo cuando sea necesario. Utilizar el modo de programación para que el emisor comience a calentar una hora antes de llegar a casa puede optimizar el consumo.
Es importante no cubrir los emisores térmicos con alfombras o tapices, ya que esto interfiere con su funcionamiento. Una ventilación adecuada de cinco a diez minutos cada cinco horas es esencial para mantener la vivienda en buenas condiciones térmicas.
Comparativa: Emisor Térmico vs. Radiador Eléctrico Convencional
Los emisores térmicos funcionan mediante una resistencia eléctrica que calienta un fluido, una placa cerámica o un material metálico, distribuyendo el calor de forma progresiva y uniforme. Los radiadores eléctricos convencionales calientan el aire directamente, lo que produce una sensación térmica más rápida pero menos duradera, con mayor consumo eléctrico si se utilizan durante largos periodos.
Los emisores térmicos suelen ser más ligeros y fáciles de montar, sin necesidad de obras ni mantenimiento complejo.
Consideraciones Adicionales para Bombas de Calor y Emisores Térmicos
A la hora de seleccionar un sistema de calefacción, es fundamental considerar los beneficios que aporta para cada necesidad, el ahorro energético y el confort en el hogar. Las bombas de calor son sistemas altamente eficientes que funcionan transfiriendo calor de un lugar a otro, utilizando una cantidad mínima de energía eléctrica.
El gas refrigerante R290, utilizado en bombas de calor modernas, es especialmente respetuoso con el medio ambiente, con un potencial de calentamiento global muy bajo.
La elección del emisor térmico adecuado puede marcar una gran diferencia en el confort, el consumo energético y la eficiencia de la calefacción. Evaluar el tamaño y el tipo de estancia, así como la potencia del aparato, es crucial para ajustar el equipo a los metros cuadrados necesarios.
